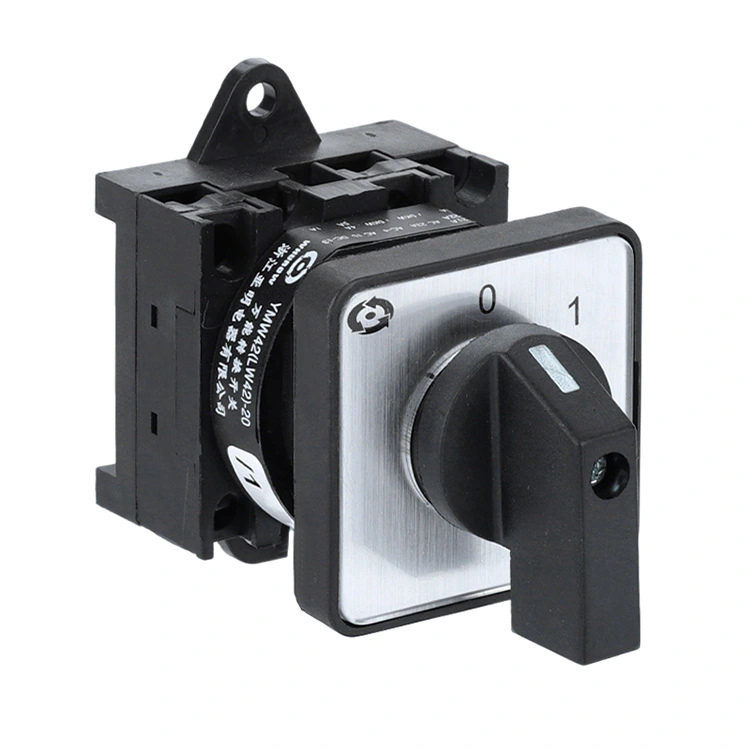

Công tắc cam gắn ray DIN nhiều vị trí 20A

Công tắc cam gắn ray DIN đa vị trí YAMING 20A là bộ phận điều khiển điện hiệu suất cao được thiết kế để điều khiển mạch chính xác. Được thiết kế với kiểu lắp ray DIN, nó cho phép lắp đặt thuận tiện và hiệu quả, thích ứng với yêu cầu bố trí nhỏ gọn của thiết bị điện hiện đại. Công tắc này đặc biệt áp dụng cho các máy công cụ và thiết bị điện được điều khiển bằng chương trình CNC từ AC 50Hz, 690V trở xuống, đóng vai trò quan trọng trong các vòng điều khiển điện.

Chức năng linh hoạt của nó bao gồm điều khiển, bảo vệ ánh sáng, lựa chọn tín hiệu và chương trình, lựa chọn đo điện áp và dòng điện, đồng thời nó cũng có thể điều khiển động cơ không đồng bộ lồng sóc công suất nhỏ, đáp ứng đầy đủ nhu cầu điều khiển đa dạng của các tình huống ứng dụng khác nhau. Công tắc cam gắn trên thanh ray DIN nhiều vị trí 20A có thiết kế nhỏ gọn, chức năng phong phú, hiệu suất cách điện tuyệt vời và hoạt động chuyển mạch trơn tru, giúp nó có thể áp dụng rộng rãi cho các máy công cụ điều khiển chương trình CNC và các thiết bị điện khác nhau. Là nhà cung cấp đáng tin cậy, YAMING cam kết cung cấp các bộ phận điều khiển điện chất lượng cao kết hợp giữa tính thực tiễn và tính thẩm mỹ.

Tính năng sản phẩm

- Bố trí nhỏ gọn & linh hoạt: Áp dụng thiết kế kích thước nhỏ gọn, công tắc có thể bố trí linh hoạt trong không gian lắp đặt hạn chế, tiết kiệm không gian hiệu quả cho tủ thiết bị điện.

- Chức năng phong phú: Tích hợp nhiều chức năng thiết thực để đáp ứng các yêu cầu điều khiển đa dạng của vòng điều khiển điện, hiện thực hóa ứng dụng đa kịch bản mà không cần thêm phụ kiện.

- Hiệu suất an toàn tuyệt vời: Với cấu trúc hợp lý và vật liệu được lựa chọn nghiêm ngặt, nó đảm bảo hiệu suất cách nhiệt vượt trội, ngăn ngừa hiệu quả các mối nguy hiểm về điện và bảo vệ an toàn điện.

- Vận hành êm ái & tin cậy: Thao tác chuyển mạch mượt mà và linh hoạt, có độ an toàn và tin cậy cao, đảm bảo hiệu suất ổn định ngay cả khi sử dụng liên tục trong thời gian dài.

- Ngoại hình thẩm mỹ & thực tế: Thiết kế ngoại hình mới lạ kết hợp tính thực tế và thẩm mỹ, phù hợp hoàn hảo với thiết kế của các thiết bị khác nhau và nâng cao hiệu ứng hình ảnh tổng thể của thiết bị.

Đặc điểm kết cấu

- Góc & Trạm định vị đa dạng: Các góc định vị bao gồm 30°, 45°, 60° và 90°, với tối đa 12 trạm vận hành và 1–12 lớp chuyển mạch có sẵn, cung cấp nhiều tùy chọn phong phú cho các yêu cầu logic điều khiển khác nhau.

- Kết hợp cam linh hoạt: Thông qua nhiều tổ hợp cam khác nhau, công tắc có thể đáp ứng yêu cầu bật tắt của các tiếp điểm ở nhiều dạng khác nhau, thích ứng với nhu cầu điều khiển mạch cá nhân hóa.

- Thiết kế dây an toàn: Hệ thống dây điện ẩn đảm bảo an toàn khi tiếp xúc và các thiết bị đầu cuối thuộc loại chống rơi, ngăn chặn hiệu quả các kết nối lỏng lẻo và đảm bảo mạch hoạt động ổn định.

- Vật liệu chất lượng cao: Vật liệu tiếp xúc là hợp kim bạc, có khả năng dẫn điện và chống mài mòn tuyệt vời; vỏ được làm bằng nylon 66 chống cháy được gia cố với chỉ số chống cháy cấp độ V, đạt được hiệu quả chống cháy vượt trội và kéo dài tuổi thọ của sản phẩm.

Ứng dụng sản phẩm

Công tắc cam gắn ray DIN đa vị trí 20A này chủ yếu áp dụng cho các hệ thống điện AC 50Hz, 690V trở xuống, đặc biệt thích hợp cho các máy công cụ được điều khiển theo chương trình CNC và các thiết bị điện khác nhau. Nó được sử dụng rộng rãi trong các vòng điều khiển điện cho các chức năng như truyền tín hiệu điều khiển, bảo vệ ánh sáng, lựa chọn chương trình, lựa chọn đo điện áp và dòng điện, đồng thời cũng có thể được sử dụng để điều khiển động cơ không đồng bộ lồng sóc công suất nhỏ. Hiệu suất ổn định và đáng tin cậy của nó khiến nó trở thành lựa chọn lý tưởng cho sản xuất công nghiệp, gia công cơ khí và các lĩnh vực khác yêu cầu điều khiển điện chính xác. Là một nhà máy chuyên nghiệp, YAMING có thể cung cấp các giải pháp tùy chỉnh theo nhu cầu ứng dụng cụ thể của khách hàng.

Sơ đồ nguyên lý

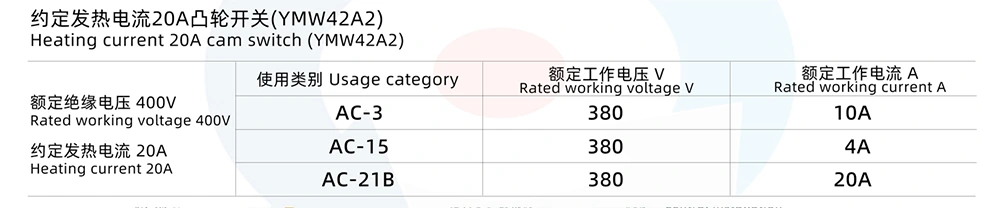

Thông số kỹ thuật

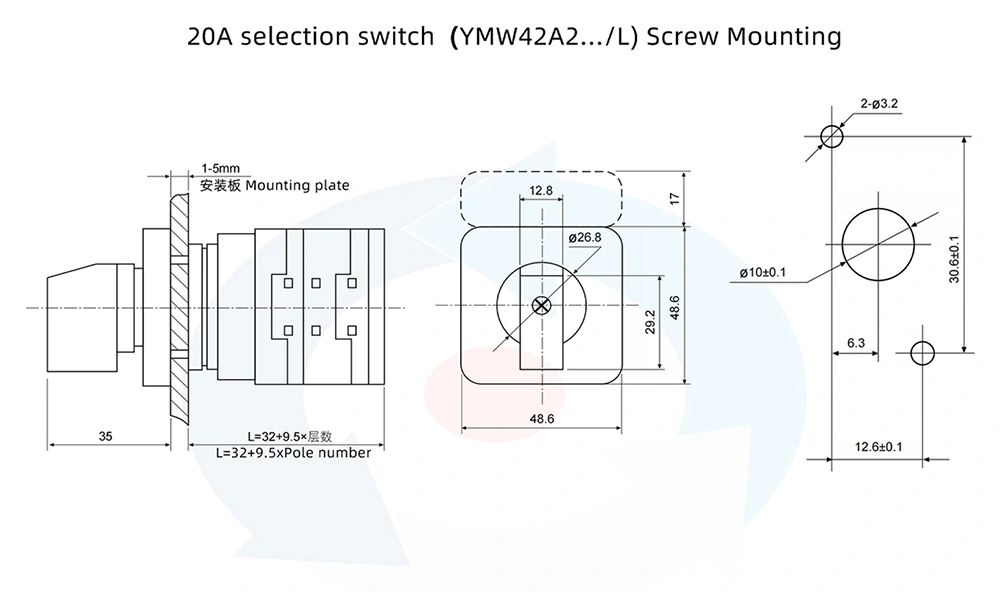

Kích thước phác thảo sản phẩm kích thước cài đặt
