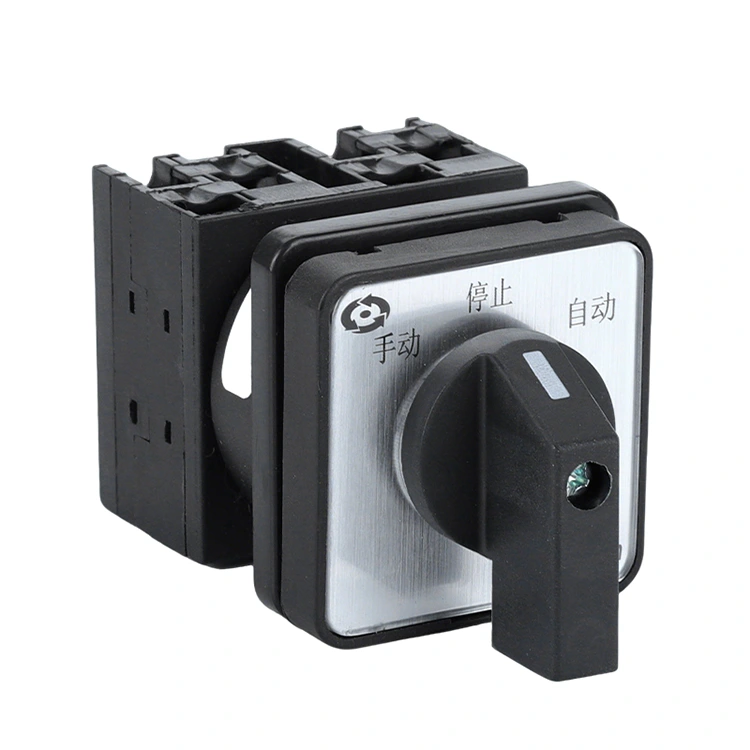

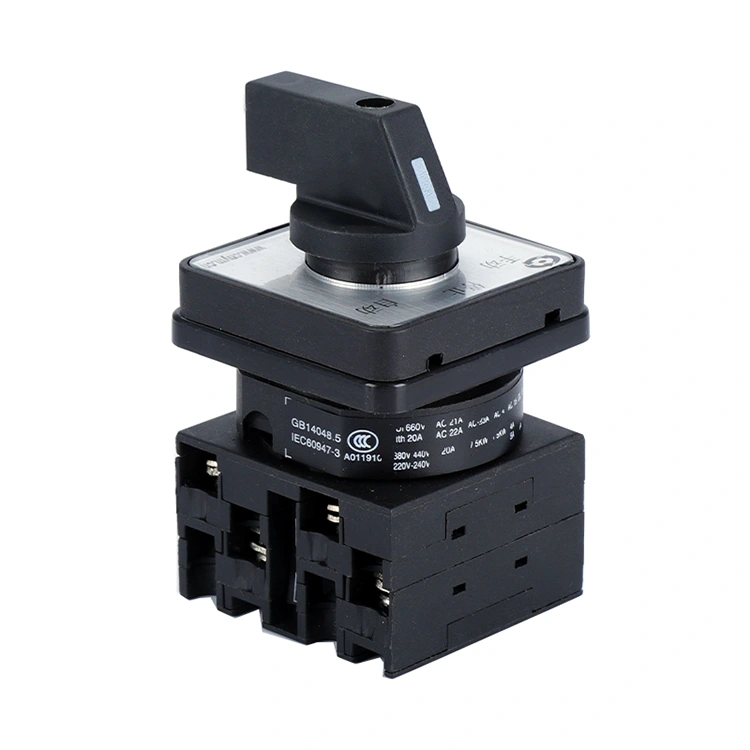

Công tắc cam điều khiển nguồn kép 20A ba vị trí

Công tắc cam điều khiển nguồn kép ba vị trí 20A dòng LW42 là bộ phận điều khiển điện hiệu suất cao được phát triển và sản xuất độc lập bởi YAMING. Nó được thiết kế đặc biệt cho hệ thống điều khiển điện của máy công cụ CNC và các thiết bị điện khác, phù hợp với môi trường nguồn điện xoay chiều 50Hz có điện áp lên đến 690V. Sản phẩm chủ yếu được sử dụng trong các mạch điều khiển điện để điều khiển, bảo vệ ánh sáng, lựa chọn tín hiệu và chương trình cũng như lựa chọn đo điện áp và dòng điện.

Ngoài ra, Công tắc cam điều khiển nguồn kép ba vị trí 20A cũng có thể được áp dụng để điều khiển động cơ không đồng bộ lồng sóc công suất nhỏ, hiện thực hóa phạm vi ứng dụng đa kịch bản với các chức năng đa dạng. Với cấu trúc nhỏ gọn, hiệu suất an toàn tuyệt vời và các kịch bản ứng dụng linh hoạt, nó cung cấp các giải pháp điều khiển mạch điện hiệu quả và đáng tin cậy cho khách hàng toàn cầu.

Tính năng sản phẩm

- Nhỏ gọn và tiết kiệm không gian: Công tắc có thiết kế kết cấu nhỏ gọn, giúp tiết kiệm không gian lắp đặt một cách hiệu quả. Ngay cả ở những khu vực lắp đặt hạn chế, nó có thể được bố trí linh hoạt, thích ứng với cách bố trí không gian bên trong hẹp của các thiết bị điện khác nhau.

- Chức năng đa năng: Công tắc cam điều khiển nguồn kép ba vị trí 20A tích hợp nhiều mô-đun chức năng, có thể đáp ứng nhiều nhu cầu điều khiển điện, hiện thực hóa một công tắc đa năng và giảm số lượng thành phần trong hệ thống điều khiển.

- Hiệu suất an toàn vượt trội: Vật liệu chọn lọc cao cấp được sử dụng trong sản phẩm, mang lại hiệu suất cách nhiệt tuyệt vời và tránh hiệu quả các mối nguy hiểm về an toàn điện như đoản mạch. Đồng thời, thao tác chuyển mạch trơn tru và linh hoạt đảm bảo tiếp xúc ổn định trong quá trình chuyển mạch, có độ an toàn và tin cậy cao.

Đặc điểm kết cấu

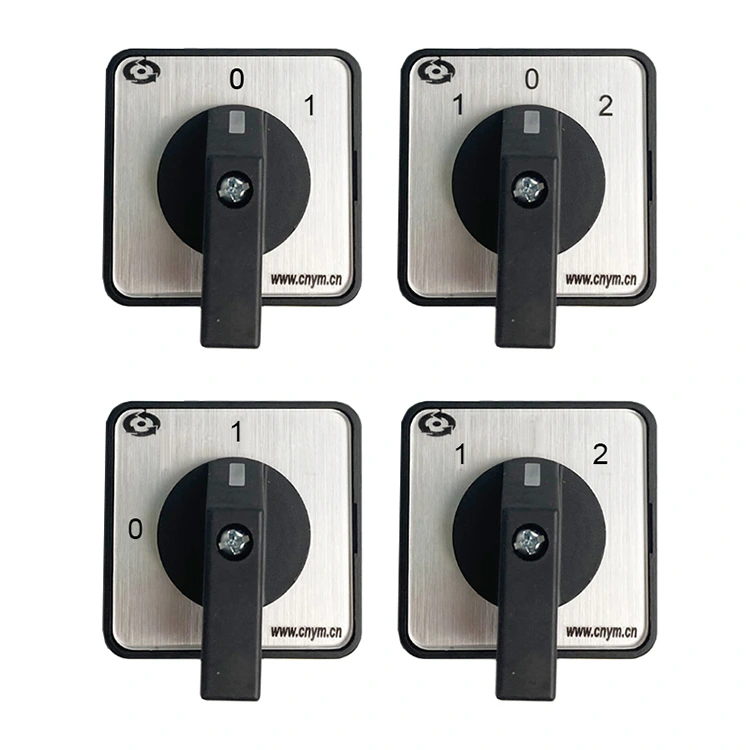

- Cấu hình lớp và định vị linh hoạt: Công tắc cam điều khiển nguồn kép ba vị trí 20A hỗ trợ nhiều góc định vị, bao gồm 30°, 45°, 60°, 90° và có thể có tối đa 12 vị trí vận hành và 1–12 lớp công tắc. Các góc định vị và cấu hình lớp khác nhau có thể được lựa chọn theo yêu cầu điều khiển thực tế.

- Ngoại hình sáng tạo và thẩm mỹ: Sản phẩm áp dụng thiết kế ngoại hình sáng tạo và phong cách, tích hợp tính thực tế và thẩm mỹ. Nó có thể phù hợp hoàn hảo với thiết kế bên ngoài của các thiết bị khác nhau, nâng cao vẻ đẹp tổng thể của thiết bị.

- Kết hợp cam có thể tùy chỉnh: Thông qua các kết hợp cam khác nhau, công tắc có thể đáp ứng các yêu cầu bật tắt tiếp điểm của các cấu hình khác nhau, thực hiện khả năng thích ứng được cá nhân hóa cho các mạch điều khiển khác nhau.

- Thiết kế dây và đầu cuối an toàn: Thiết kế dây ẩn đảm bảo an toàn cho bộ phận tiếp xúc, tránh rủi ro vô tình tiếp xúc và điện giật. Các thiết bị đầu cuối sử dụng cấu trúc chống rơi, đảm bảo sự ổn định của hệ thống dây điện và ngăn chặn sự tiếp xúc kém do thiết bị đầu cuối rơi ra.

- Lựa chọn vật liệu chất lượng cao: Các tiếp điểm được làm bằng hợp kim bạc, có khả năng dẫn điện và chống mài mòn tuyệt vời, đảm bảo công tắc hoạt động ổn định lâu dài. Vỏ được chế tạo từ nylon 66 chống cháy được gia cố, đạt khả năng chống cháy cấp V, có thể ngăn chặn hiệu quả sự cháy lan trong trường hợp xảy ra tai nạn.

Ứng dụng sản phẩm

Công tắc cam điều khiển nguồn kép ba vị trí YAMING LW42 20A được sử dụng rộng rãi trong máy công cụ CNC, là thành phần quan trọng trong hệ thống điều khiển điện của máy công cụ CNC, chịu trách nhiệm lựa chọn chương trình, truyền tín hiệu và các nhiệm vụ quan trọng khác. Ngoài ra, nó cũng có thể áp dụng cho nhiều thiết bị điện khác đáp ứng điều kiện AC 50Hz và điện áp lên đến 690V, chẳng hạn như thiết bị điều khiển công nghiệp, dụng cụ kiểm tra, v.v. Dù trong lĩnh vực gia công cơ khí hay tự động hóa công nghiệp, sản phẩm này có thể đóng vai trò điều khiển ổn định và đáng tin cậy. Là một nhà máy chuyên nghiệp với dây chuyền sản xuất hoàn thiện, YAMING cũng có thể cung cấp các giải pháp sản phẩm tùy chỉnh theo nhu cầu ứng dụng cụ thể của khách hàng.

Sơ đồ nguyên lý

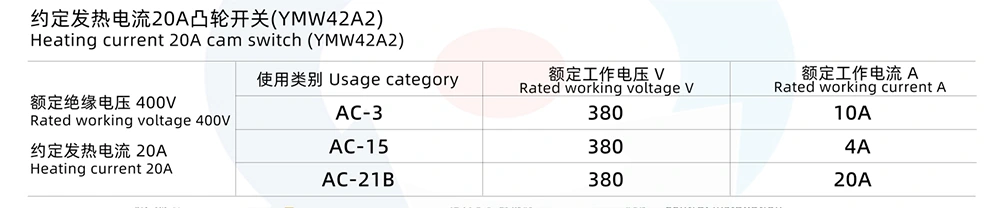

Thông số kỹ thuật

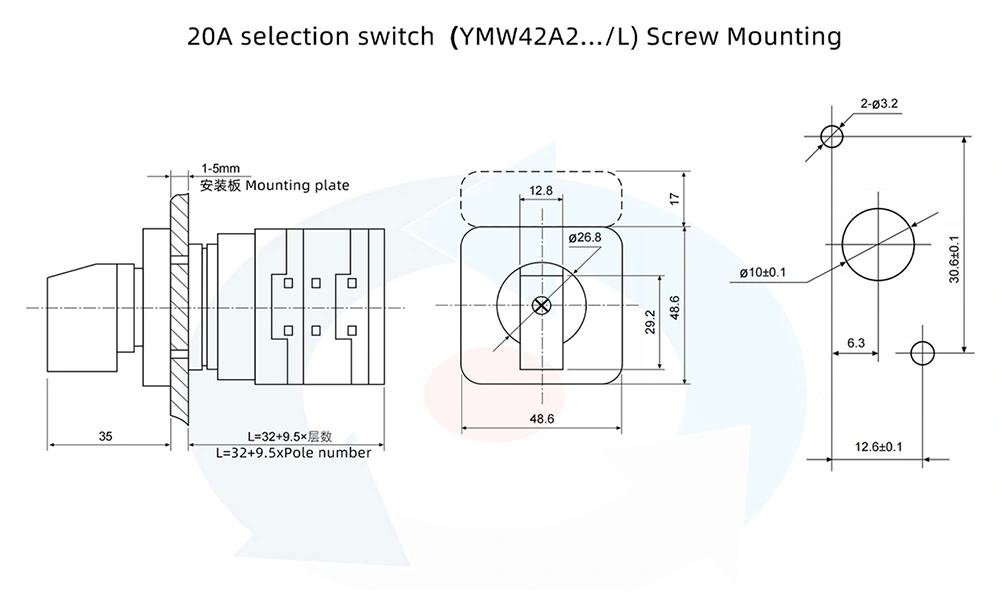

Kích thước phác thảo sản phẩm kích thước cài đặt
